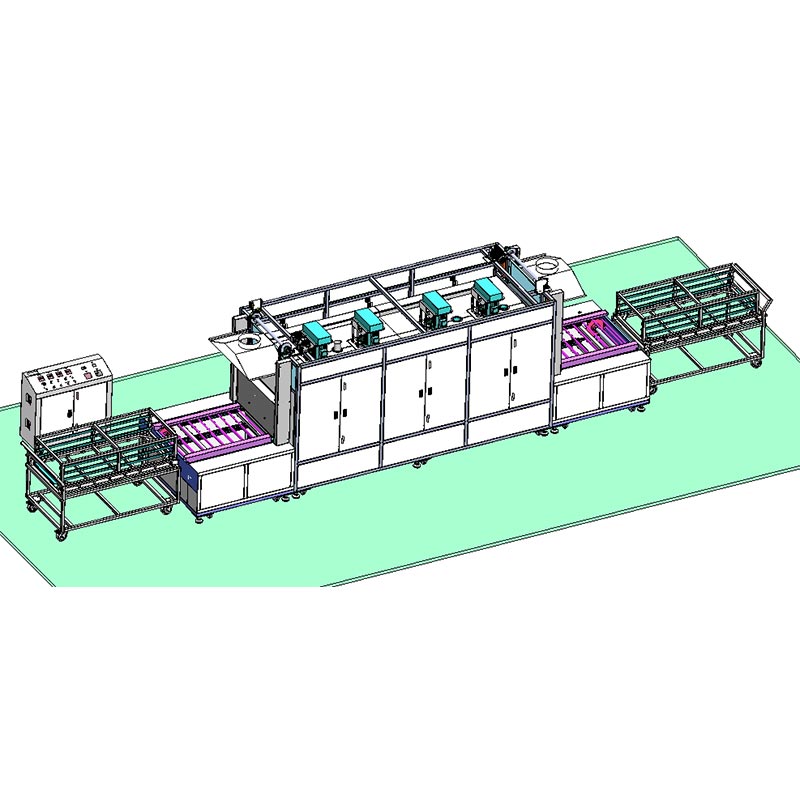

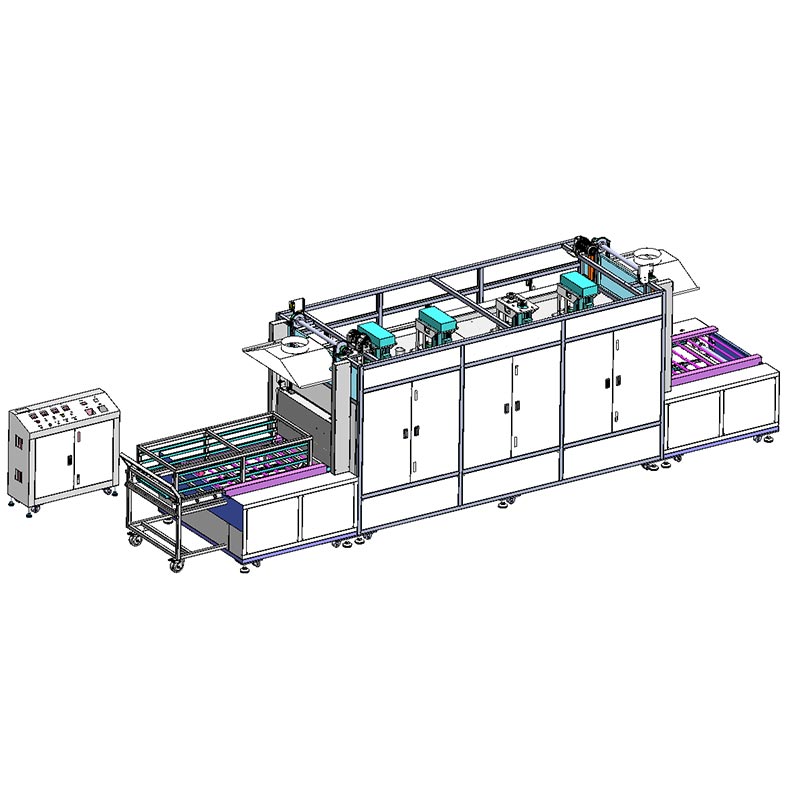

600℃高温防食トンネルオーブン

DFGW80-07M 600℃高温防食トンネルオーブン。当社の設備は専用の30台を備えております。 SUS316発熱体で表面窒化処理が施されており、室温から昇温可能 60 分以内に温度が 600°C に達します。施設とオペレーターを保護するために、200mm でカプセル化されています。 厚い120Kケイ酸アルミニウム断熱材を使用し、統合された空気断熱装置を備えています。 特定の状況に対する特定の要件がある場合は、カスタマイズについてお問い合わせください。

酸性前駆体または揮発性コーティングを含むプロセスでは、雰囲気制御が最も重要です。定峰600℃ 高温防食トンネルオーブンは、インターフェースに合わせて設計された 4 インチの調整可能な SUS316 排気バルブを備えています 工場の酸洗浄システムを直接使用してください。安全性は PLC ロジックに深く統合されています。 風量低下時に瞬時に電源をカットするヒーターファンインターロックシステムを確立し、大惨事を防ぎます。 ドライバーン。 2 段階の過熱保護と 1300°C 定格のセラミック ファイバー シールを組み合わせることで、 高価値のウェーハや金属基板を保護する、密閉性が高く信頼性の高い環境。

製造プロセス技術

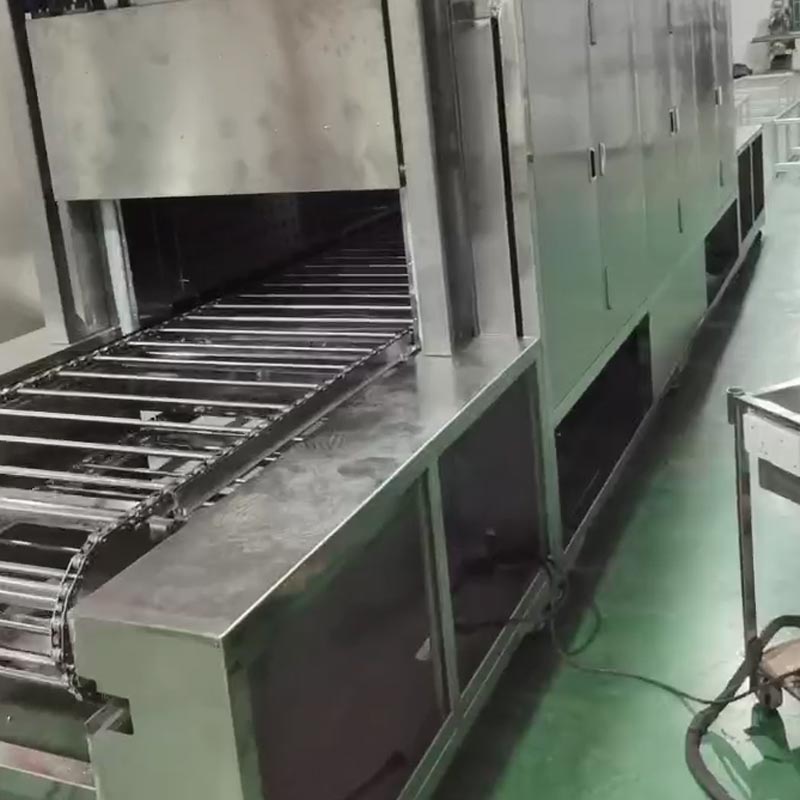

600°C トンネル炉は、高品質のステンレス鋼から細心の注意を払って作られています。インナーライナーとエアガイド プレートは2.0Tと1.5TのSUS316ステンレス鋼を使用しており、耐腐食性と耐高温性を備えています。 気温。外プレートは1.5T SUS304ステンレス製です。ボックス本体には厚さ200mmの120Kが充填されています。 シリカアルミナ断熱綿。動作中、表面温度は室温より15℃以内に維持されます。 温度。 PIDセルフチューニング機能を内蔵したSCRモジュールと組み合わせた温度コントローラです。 K型感温素子。 30本のSUS316ステンレス製加熱管も一体化して設置されています ボックス内は高温窒化処理が施されており、配線端子が露出しています。熱い 空気循環システムは、12 インチ SUS304 多翼ファンを備えた 2.2KW ロングシャフトモーターによって駆動されます。で動作します 空気が左側から出て右側から戻る水平空気循環モード。それは 工場の酸排気に接続された4インチの調整可能なステンレス鋼排気バルブを特別に装備 安全最小開度制限装置を備えています。 Dingfeng のプロセスにより、柔軟かつ安全な調整が可能になります 実際のプロセス要件に応じた排気流量。

機器の技術的パラメータ

よくある質問

Q1: 600℃の導電性コーティング工程にSUS316ステンレス鋼が必要なのはなぜですか?

回答: 600°C では、標準的な SUS304 は急速な汚れと酸化を開始し、原因となる可能性があります。 塗装の剥がれや汚れ。しかし、SUS316の耐食性により内部は劣化しません。 長年にわたる高温サイクルにおいても、クリーンでほこりのない状態を維持します。

Q2: シェルが危険なレベルに過熱するのをどのように防ぐことができますか?

回答: 高温トンネル炉には 4 層の断熱材が採用されています。厚さ200ミリの120K 高密度ケイ酸アルミニウム綿、高温セラミックファイバーシール層、特殊な内部空気 インナーライナーとアウターSUS304プレートとの隙間。

Q3: 排気システムは焼結によって発生する酸性煙に対応できますか?

答え: はい。排気ポートと内部空気流誘導装置、および最小限の安全性を備えたバルブ 開口限界が設計されています。

構成リスト

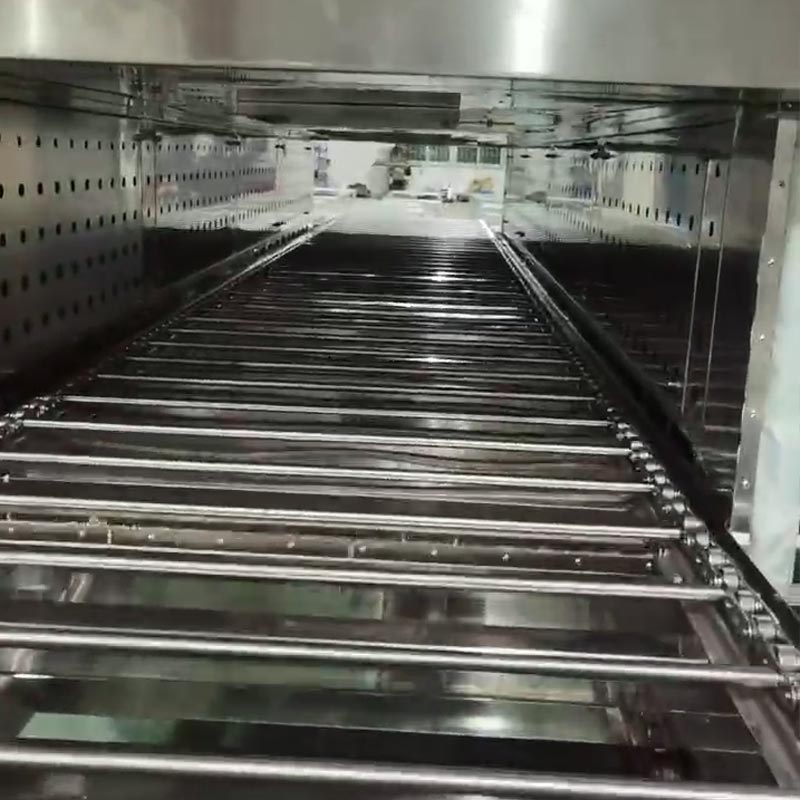

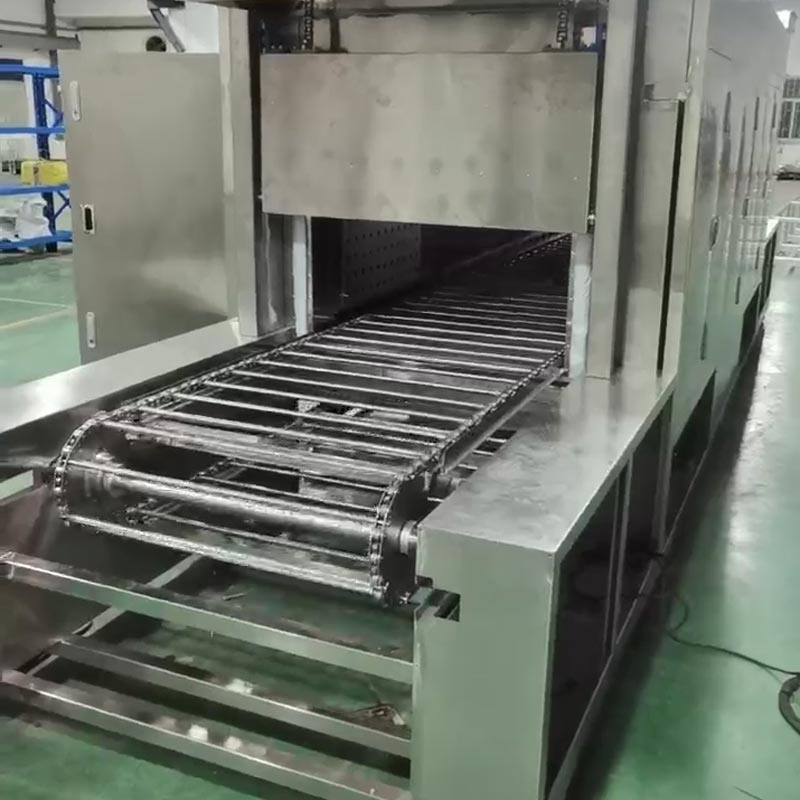

600℃高温防食トンネルオーブンのシール性能と信頼性を確保するために、 高品質のブランドコンポーネント。熱風循環システムには台湾 San Yue 製 2.2KW モーターと 10.5 インチ 304 ステンレス鋼マルチブレード ファン ホイールを駆動するための専用ステンレス鋼トランスミッション シャフト Ding Feng 製、最高耐熱性 1300°C の高温セラミックファイバークロス シールガスケットとして。有効幅800mmの304金網コンベヤベルトを装備しており、 自動ドア開閉用の0.4KWギア減速モーターによって正確に制御されます。私たちが提供するのは 2.5KW-380V 表面窒化 U 字型ステンレス鋼加熱管と Taisheng MF908 温度コントローラー、 機械式温度コントローラー、8 メートルの K タイプ温度センサー、これらは連携して動作し、以下のものと適合します。 Taisheng T-6L100A、Zhongtai の NXBLE 3P+N-C250A サーキット ブレーカー、CJX2-1810 AC コンタクタ、および Omron NR2-25サーマルリレー。これにより、マシン全体の全体的な動作が保証されます。
