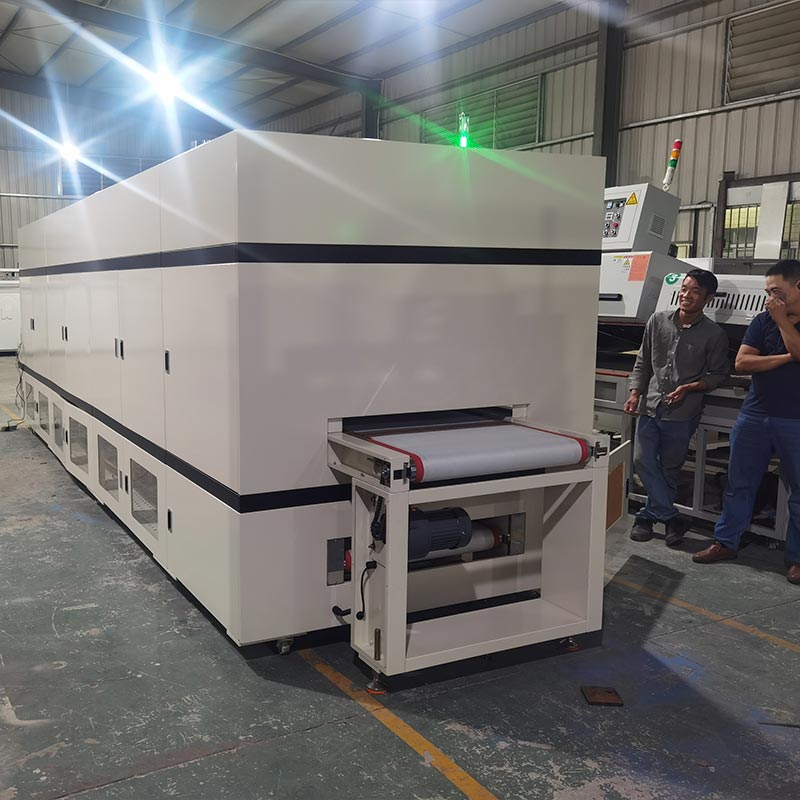

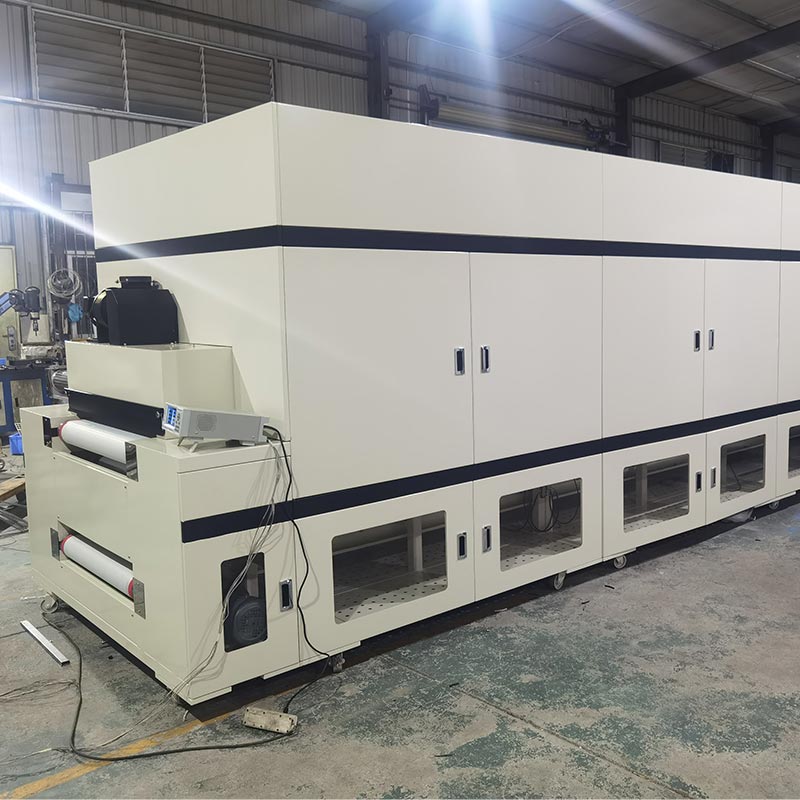

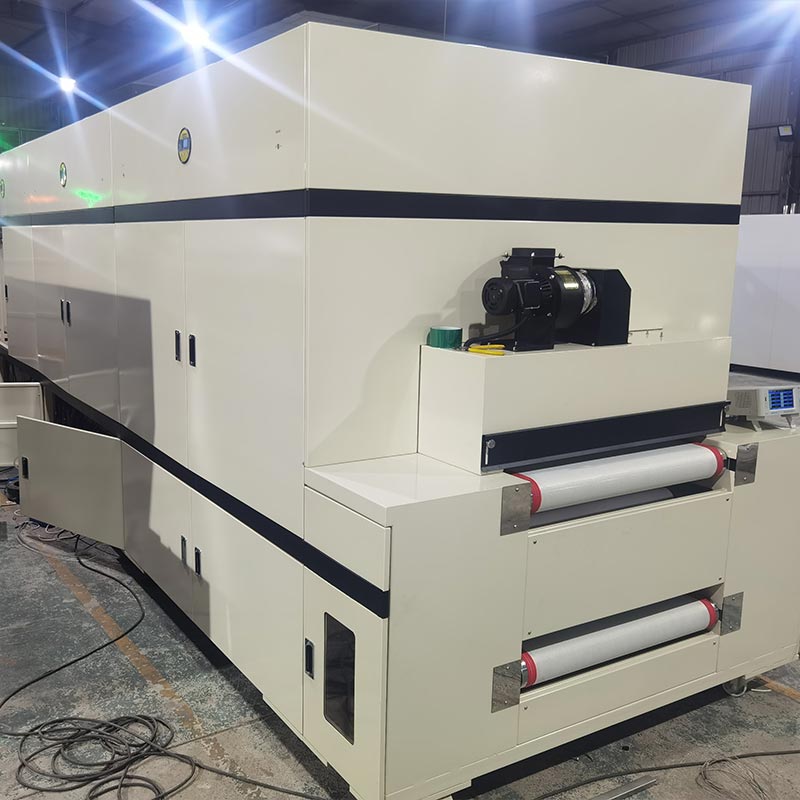

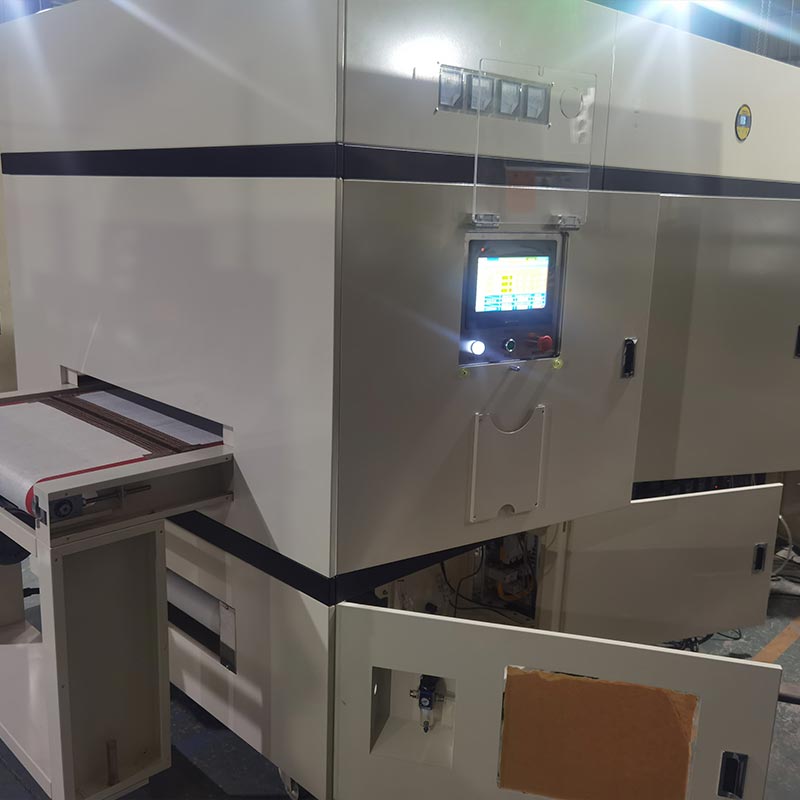

回路基板トンネルオーブン

回路基板トンネルオーブン内で均一な熱分布を実現するには、単に加熱するだけでは十分ではありません。 正確な流体力学制御も必要です。大手メーカーとして、Dingfeng は加圧システムを設計しました。 700ミリメートルのコンベアベルト幅にわたって垂直で乱流のないエアカーテンを形成できる排気システム。 2.2キロワットの長軸モーターと12インチSUS304製羽根車で駆動し、浄化された熱風を内部に押し込みます。 多層回路基板の小さな穴。これは、フレキシブルプリント回路にとって特に重要です。 軽量基材を安定させ、テフロンメッシュベルトと接触できるようにし、衝撃を回避します。 標準的な対流式オーブンで一般的に見られる振動と移動現象。

動作原理

DFHK7008 モデル回路基板トンネルオーブンは、加熱にステンレス鋼加熱管を使用します。低騒音ホットと組み合わせています。 空気循環ファンとアンダーボックスの還気換気技術。熱風処理後の熱風 高温効率の高いフィルターを製品の表面に均一に押し付けます。自動化を実現できる 温度制御、一定温度、過熱時の自動停止など、安全性、利便性を備え、 環境保護、省エネ。庫内は全面鏡面仕上げ ステンレス鋼板。断熱層には120Kケイ酸アルミニウム断熱綿を充填しています。の 搬送には高品質テフロン製高温耐性メッシュベルトを使用し、コントローラーと 低電圧電気制御システムによって制御される周波数変換器。

構成の品質

サーキットボードトンネルオーブンの電気制御システムには、家庭用および家庭用のトップブランドのコンポーネントが装備されています。 海外、三菱 H5U-1614MTD-A8 PLC、MT8102iE タッチ スクリーン、DTE-10T 温度制御モジュール、および 加熱実行部の正確な温度測定用のKタイプWRNT-01/02プローブ。三相 制御可能なシリコンモジュール J3-SCR-75LA は、安定した電力調整のために駆動されます。伝達系に関しては、 通信機能とシュナイダーシリーズを備えた2つの士林周波数変換器（220V 0.4KWおよび380V 3.7KW） 総合的な電力保護のための 3P+N-C 250A 漏電ブレーカーなどのコンポーネントが装備されています。 LC1Nシリーズ 複数の仕様の AC コンタクタ (1810、1210、4011) がそれぞれの開閉を担当します。 LRN12Nサーマルリレー、MY4NJ中間リレーと組み合わせることで、極めて高い出力を保証します。 ソースから端末までの機器動作の安定性と安全性。

主要コンポーネントモデル

よくある質問

Q1: このオーブンは、多層 PCB のベーキングにおける「ポップコーン効果」をどのように防止しますか?

A: 「ポップコーン効果」は、閉じ込められた水分が急激に膨張したときに発生します。当社の回路基板トンネル オーブンは、SCR 制御の線形加熱ランプを利用しています。温度上昇速度を正確に制御することで、 ピーク焼結温度に達する前に、内部の水分がプリプレグ層を通して安全に拡散します。 層間の結合が損なわれないようにします。

Q2: 気流は高アスペクト比のスルーホールを乾燥させるのに十分強力ですか?

A: はい。当社のダウンドラフト加圧プレナムは、熱風を高アスペクト比のビアに送り込むように特別に設計されています。の 垂直方向の圧力により、空気が表面をかすめるだけでなく穴に確実に浸透します。 はんだ付けまたはメッキ段階の前に完全に脱水するために不可欠です。

Q3: このトンネルオーブンを全自動SMTラインに組み込むことはできますか?

A: もちろんです。三菱 PLC と周波数変換モーターは、予約されたリンケージ ポイントを備えて設計されています。 インダストリー 4.0 接続。コンベヤの速度と温度のデータは上流のデータと同期できます。 ピックアンドプレイスロボットや下流の検査ステーションを利用して、シームレスで自動化されたワークフローを保証します。
