マルチチャンネルトンネルオーブン

中国Dingfeng製のマルチチャンネルトンネルオーブンは、高トルクサーボモーターと減速機によって駆動されます。 システム。従来のコンベヤベルトとは異なり、当社のシステムは連続モードとステップ間のシームレスな切り替えを可能にします。 モードでは、0.5 mm/s ～ 60 mm/s の範囲で速度を調整できます。イヤーチェーンコンベヤのアーキテクチャは、 2層多チャンネル搬送方式を採用しており、専用のサイドガイドを装備しています。 精密なインダクターと固定具は、ずれや機械的振動を生じることなくスムーズに移動できます。この物流精度 硬化樹脂が常に完全に中央に位置することを保証することは、自動塗布ラインにとって非常に重要です。 オーバーフローまたは構造的変形。

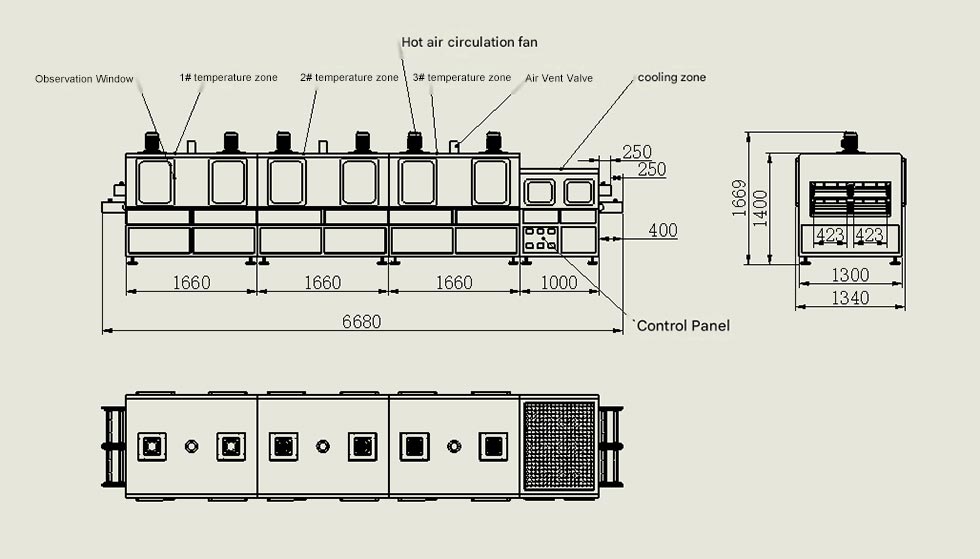

装置のサイズと材質

Dingfeng は、マルチチャンネル トンネル オーブンのすべてのバッチが最高の専門基準を満たしていることを保証します。 3C 業界の厳しい品質レビュー要件を満たしています。使用される制御インターフェイスは HMI + PLC であり、 温度モジュールとSSR出力を統合しています。各エリアに3つの外部熱検知プローブを設置し、 プローブは製品表面から正確に 20 ～ 30 ミリメートル離れた位置に配置されます。これらのインターフェイスは中央にあります 操作パネルに設定することで、品質管理チームがリアルタイムのヒートマッピングを実行できるようになります。 中断。

作業工程

当社のマルチチャンネル トンネル オーブンは、急速加熱と深層硬化の間のギャップを橋渡しします。遠赤外線を組み合わせることで 低騒音の遠心循環システムを備えたランプでは、接着剤とコーティングが「内側から外側へ」硬化することを保証します。 これにより、マイクロトランスのカプセル化における一般的な故障の原因である表面のスキニングやトラップが防止されます。の 内部はSUS201鏡面仕上げステンレス鋼で作られ、オーブンは120Kケイ酸アルミニウムで断熱されています。 ウールを使用し、最大のエネルギー効率を維持しながら、RAL 9016 の白い外装が触れても涼しい状態を保ちます。 2 つの独立した加熱ゾーン内で。

主な技術パラメータ

私たちについて

Dingfeng では、スタンドアロンの大容量硬化オーブンを販売するだけでなく、カスタマイズ サービスも提供しています。私たちの11,000 平方メートル製造工場は、当社の研究開発チームとともに、カスタマイズされた生産ラインの統合に重点を置いています。私たち マルチチャンネルの空気取り入れ口が上流の空気取り入れ口と完全に一致することを保証するために、カスタマイズされた構造スケッチを提供します。 調剤ロボット。リアルタイムの生産追跡や特定のサーボステッピングのために MES データ ハンドシェイクが必要かどうか お客様のピッキングと配置のサイクルタイムに合わせたリズムを実現するため、当社はお客様のエンジニアリングパートナーとして全期間を通じてサービスを提供します。 最初のシミュレーションから最終的なオンサイト試運転までの全プロセス。当社の 12 か月保証は単なる基礎です。 自動化の稼働時間を最大化することを目的とした長期的なパートナーシップです。

Q&A

Q1: 外部検査はどのようにして品質監査の合格率を高めることができますか?

回答: 弊社の集中外部インターフェースを使用すると、サードパーティのデータロガーを挿入して、空気が正常かどうかを確認できます。 製品から 20 ミリメートル上の温度は PLC の表示と一致します。

Q2: サーボドライバはステッピングモードで重い治具に耐えられますか?

答え: はい。高トルクサーボモーターと精密減速機の組み合わせにより、大きな始動トルクを実現します。これ 重い金属製の固定具が満載されている場合でも、「スタート/ストップ」動作にジッターが発生しないことを保証します。 セグメント段階で濡れた塗布ポイントが動いたり、崩れたりするのを防ぎます。

Q3: 小型電子部品に二層設計を使用する利点は何ですか?

回答: 同じ 850 ミリメートルの床幅内で生産能力を効果的に 2 倍にすることができます。のために マイクロインダクタと 3C コンポーネントの場合、この垂直方向の拡張は利益率を高める最もコスト効率の高い方法です。 より大規模で高価なクリーンルームの設置面積を必要とせずに投資を行うことができます。
