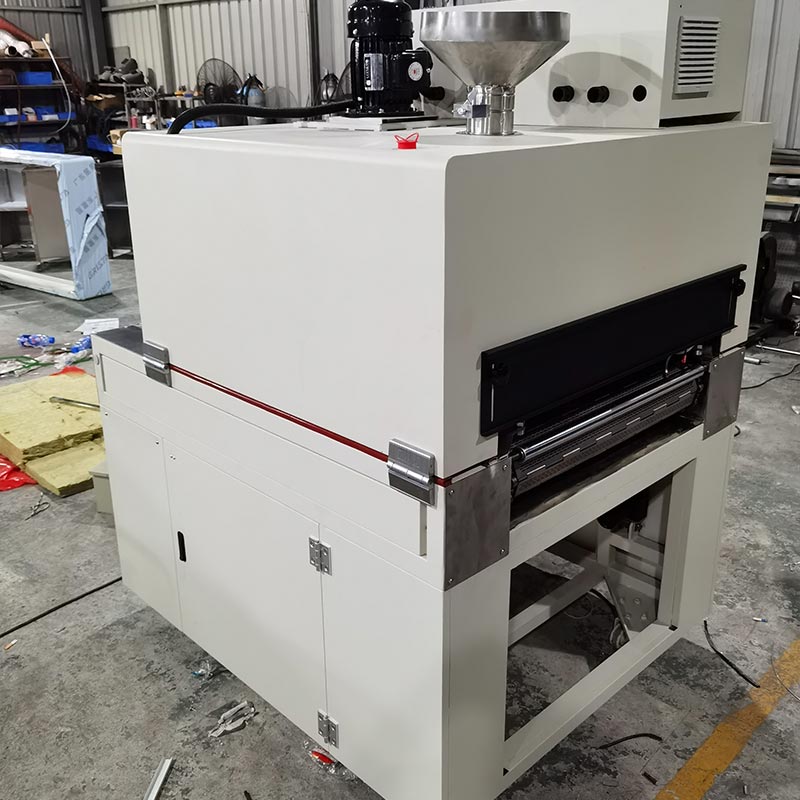

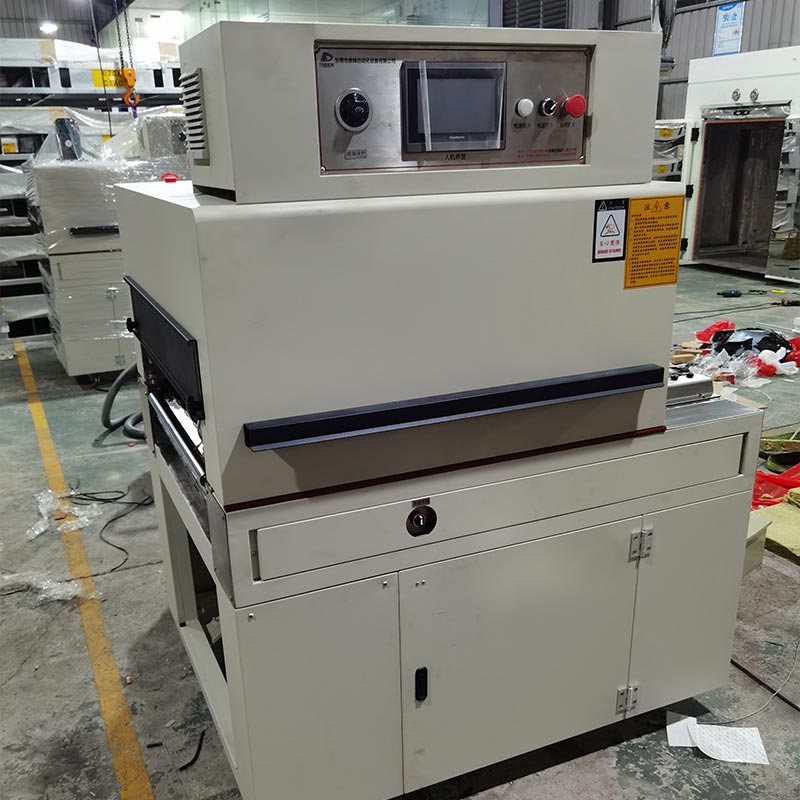

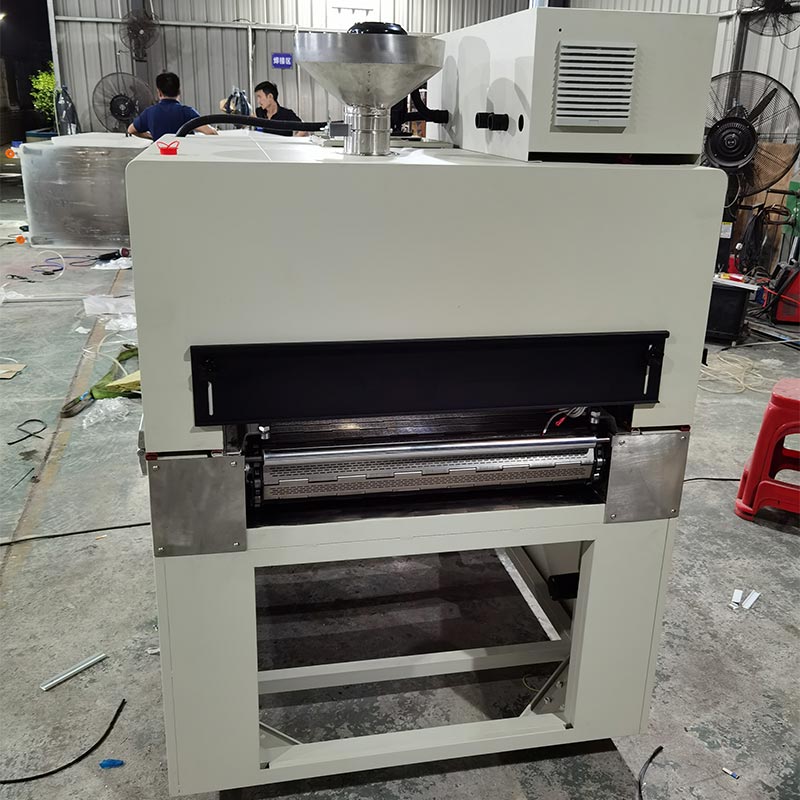

チェーンプレートトンネルオーブン

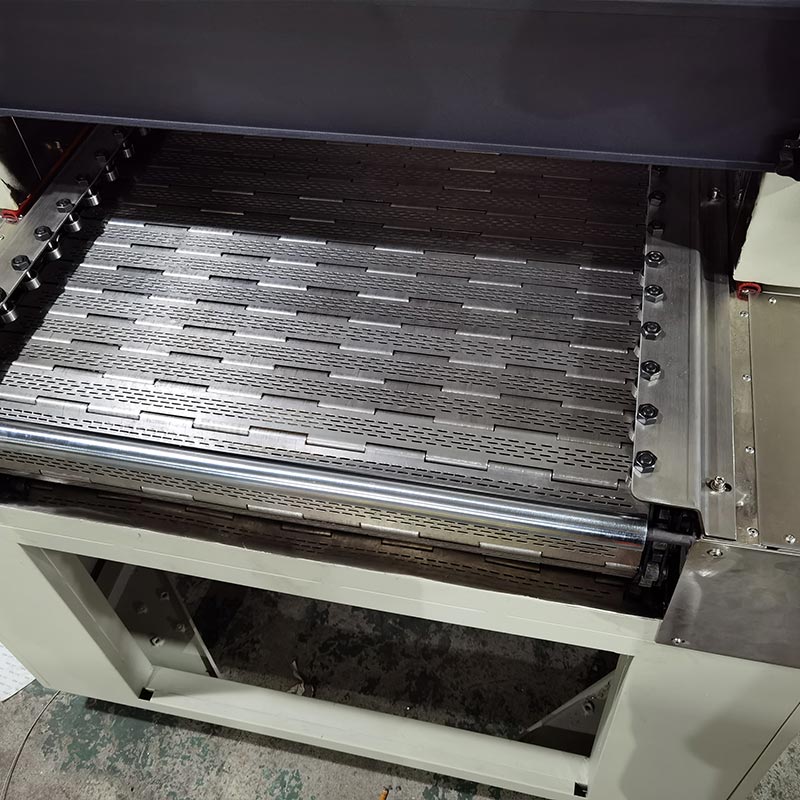

中国Dingfeng社製のチェーンプレートトンネルオーブンは、ユニークな構造の透過メインビームが特徴です。として 専門メーカーとして、当社はシニンガー周波数変換器と 0.2 キロワットのギアモーターを駆動に使用しています。私たちは持っています SUSステンレス板の直刃接触点を徹底的に最適化。フルレングスを取り付けました 幅625ミリメートルのプレートの下にあるセンターサポートローラーにより、マイクロコンポーネントを確実に受け止めることができます。 入口から出口まで全く同じ熱量になります。

製造工程

コンパクトな装置内で±5℃の温度均一性を実現するには、複雑な流体力学技術が必要です。 定峰チェーンプレートトンネルオーブンは、独自に開発した高圧ケーシングと、 低騒音の多翼インペラ。このシステムは、遠赤外線 (IR) ランプから発生する熱を加圧し、 下降気流の空気流が特別に設計された多孔質分配プレートを通過します。対流を組み合わせた方式 圧力は細心の注意を払って調整されており、電子樹脂に適しており、表面のクラストの形成を防ぎます。 内部接着剤の深い硬化を確保しながら。プロセス全体にかかる時間はわずか 16 分です。

優れた構成

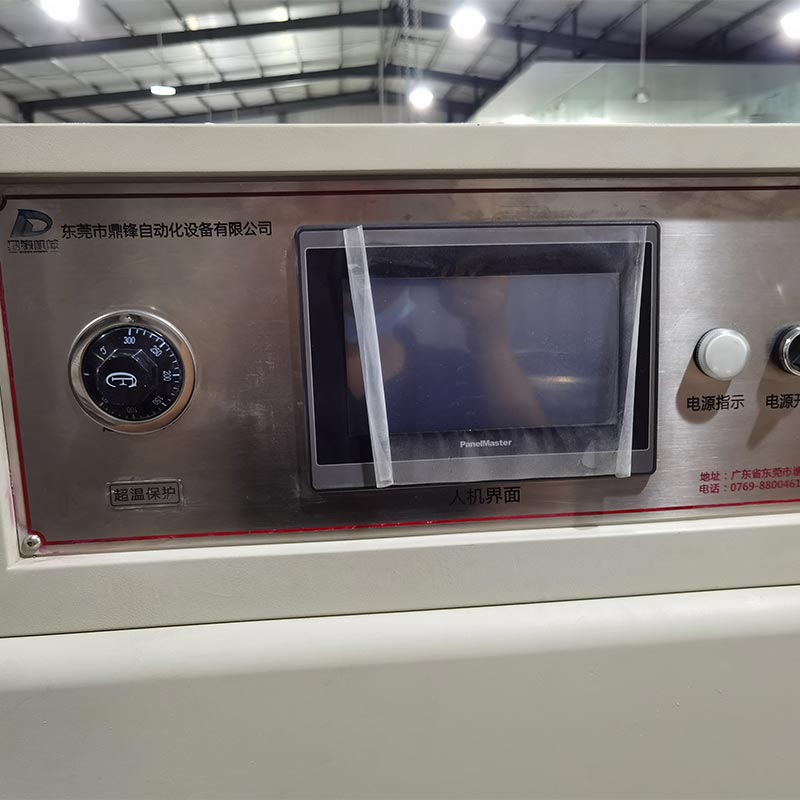

最新の自動化生産ラインの信頼はデータとセキュリティに基づいています。当社のチェーンプレートトンネルオーブン 高解像度の 10.2 インチ ヒューマン マシン インターフェイス (タッチ スクリーン) が装備され、ネットワーク ポートが統合されています。 インダストリアル 4.0 接続をサポートします。 PLC システムには事前定義されたリンク ポイントが含まれており、シームレスな接続を可能にします。 既存の生産ラインでのマスター/スレーブ制御。

トリプルインターロック設計

1. 機械式サポートロッドを備えた電気プッシュロッドタイプのカバー。
2. 制御盤上の CZ-93BPG02 タイプ産業用安全スイッチ。
3. 加熱カバーのロック装置。カバーを開けると自動的に電源が切れますので、 オペレーターは保守または検査中に完全に保護されています。主な技術パラメータ

よくある質問

Q1: 「線速度 1.7mm/s」は電子タバコポッドの製造にどのようなメリットをもたらしますか?

A: この超低速で安定した速度で、Dingfeng Oven は一貫して 16 分間の「浸漬」時間を提供します。これは 電子タバコのポッドに使用される遅硬化性樹脂にとって重要です。これにより、接着剤が沈降してガスが抜けてから接着することができます。 完全な硬度に達し、漏れの原因となる微細な気泡を排除します。

Q2: 治具のサイズに合わせてコンベア幅（625mm）を調整できますか？

A: はい。チェーンプレートトンネルオーブン

調整可能なガイド レール システム (±5mm) を備えており、さまざまなキャリア幅に対応します。この柔軟性を組み合わせると、 当社のベアリングガイドインテークを使用すると、製品ラインを切り替えた場合でも、コンベアが新しい製品を確実に処理します。 同じ「ノージャム」精度の治具。

Q3: 貴社の「Volute Fan」設計が標準の軸流ファンよりも優れている理由は何ですか?

A: 標準的な軸流ファンは、軽い電子部品を押しのける可能性のある「渦巻き」空気を生成することがよくあります。弊社のカスタムボリュート この設計により、安定した加圧された「プレナム」が形成され、垂直で乱流のないエア カーテンが形成されます。これ マイクロコンポーネントが配置された場所に正確に留まりながら、最も均一な熱伝達を実現します。 チェーンプレート。
