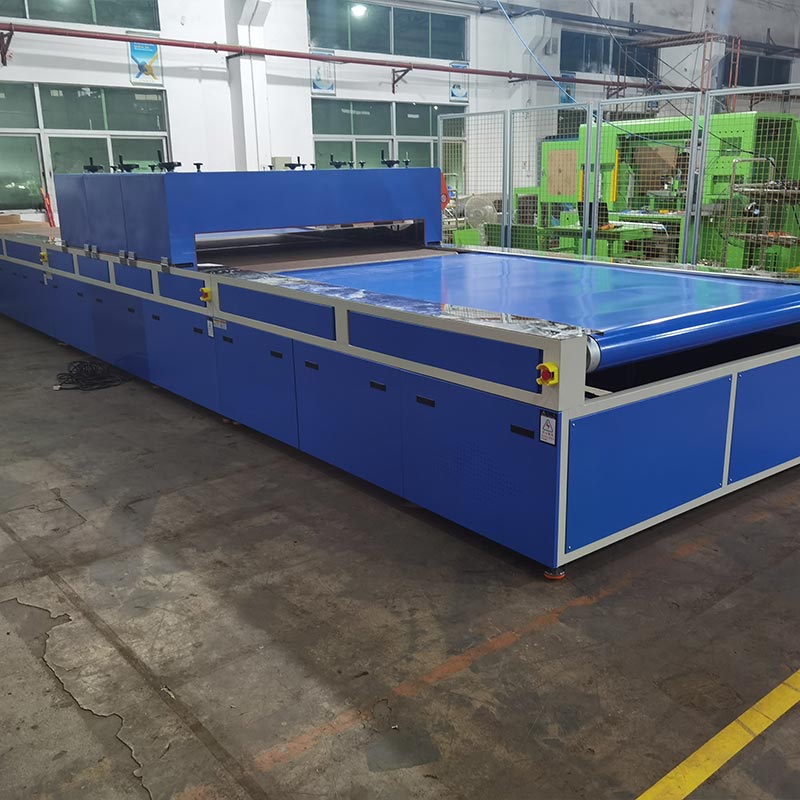

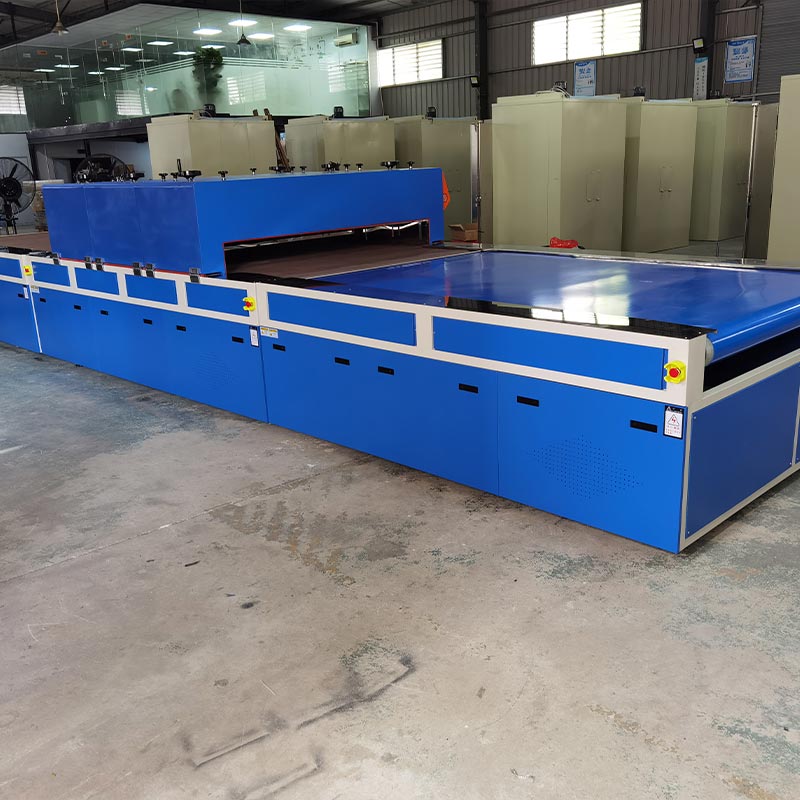

赤外線トンネルオーブン

Dingfeng の中国製赤外線トンネル オーブンは、加熱と変換に中波遠赤外線 (IR) ランプを使用しています。 電気エネルギーを熱エネルギーに変換します。この熱エネルギーは製品表面に均一に伝達されます。 光照射により硬化時間を効果的に短縮し、硬化品質を向上させ、生産性を向上させます。 効率性。自動温度制御、定温機能、 温度が制限を超えると自動的にシャットダウンします。安全、便利、環境に優しく、 エネルギー効率よく使用できます。

内蔵構造

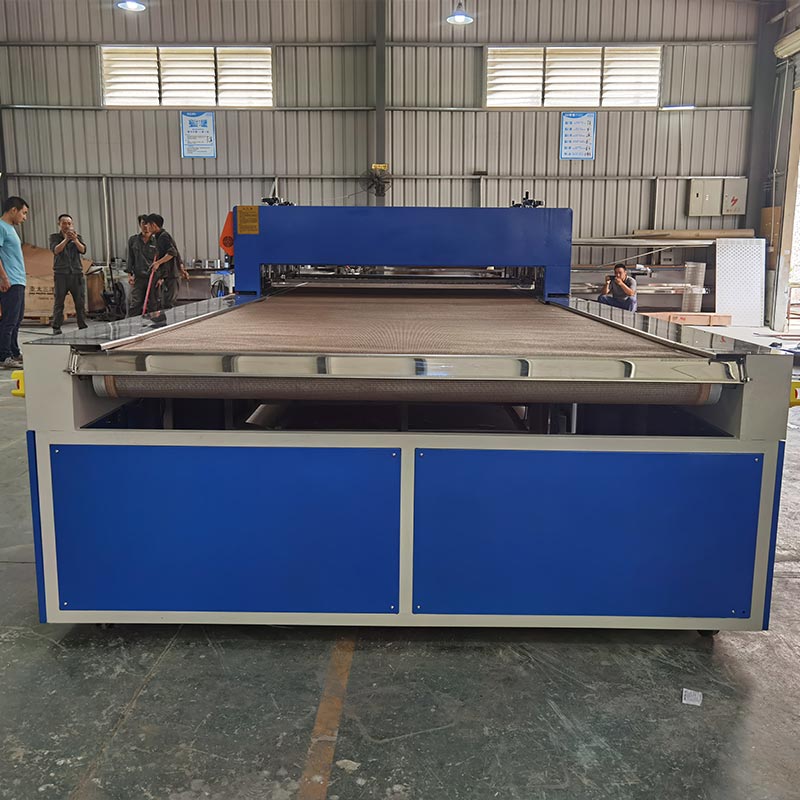

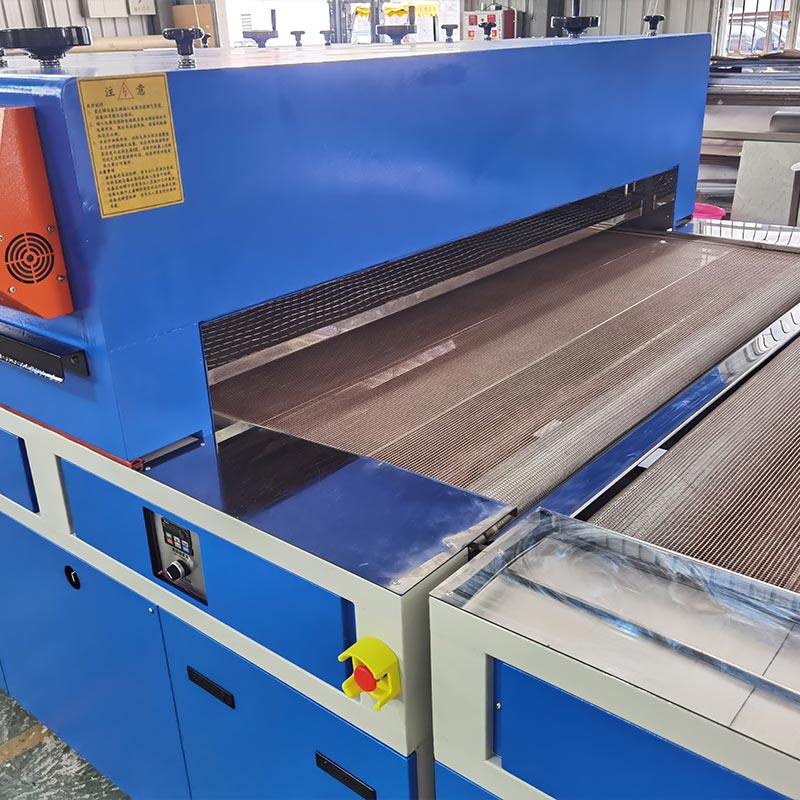

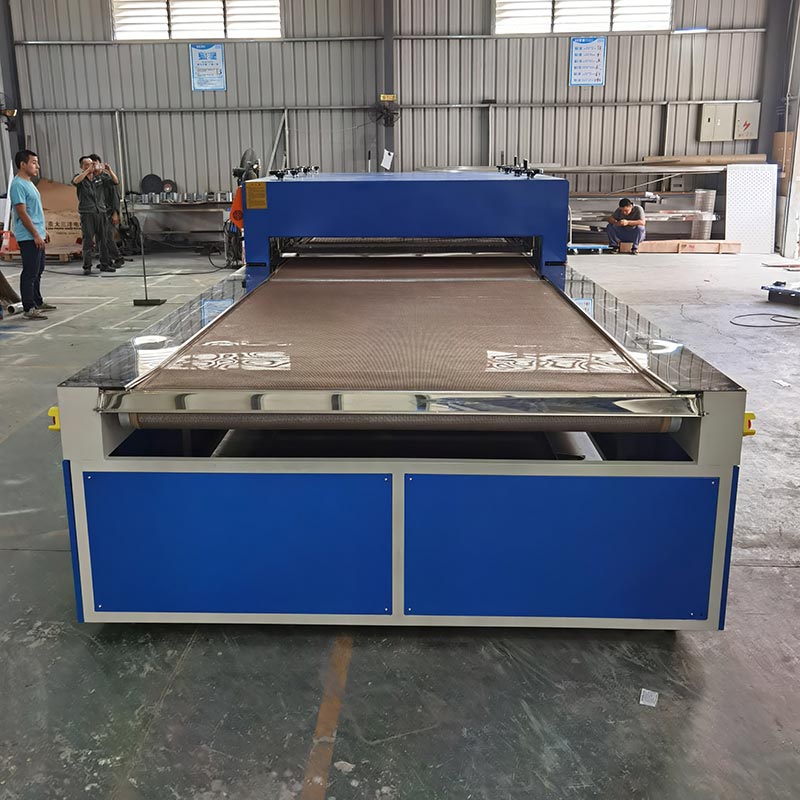

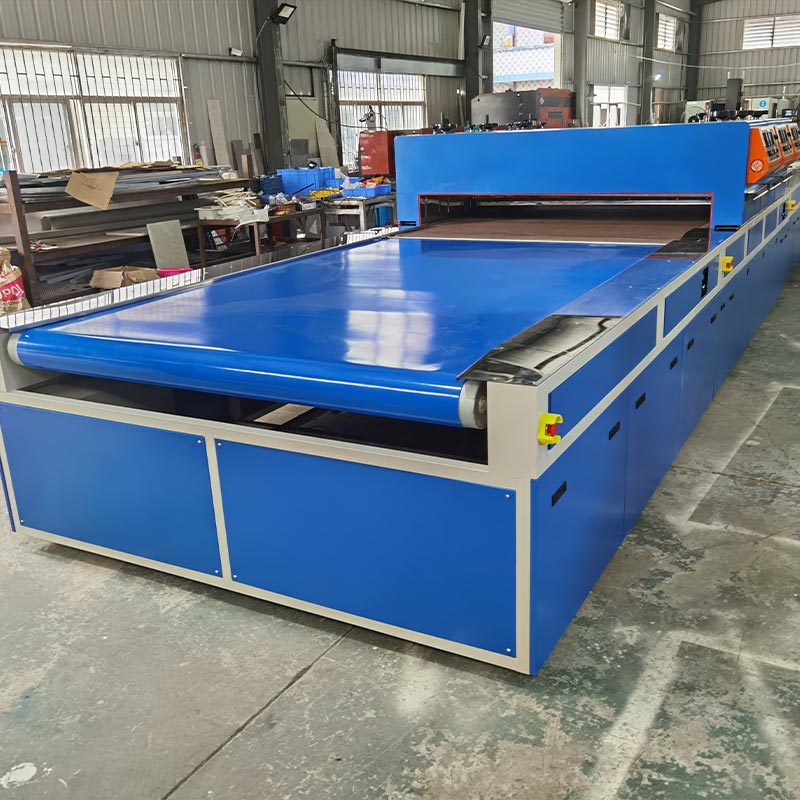

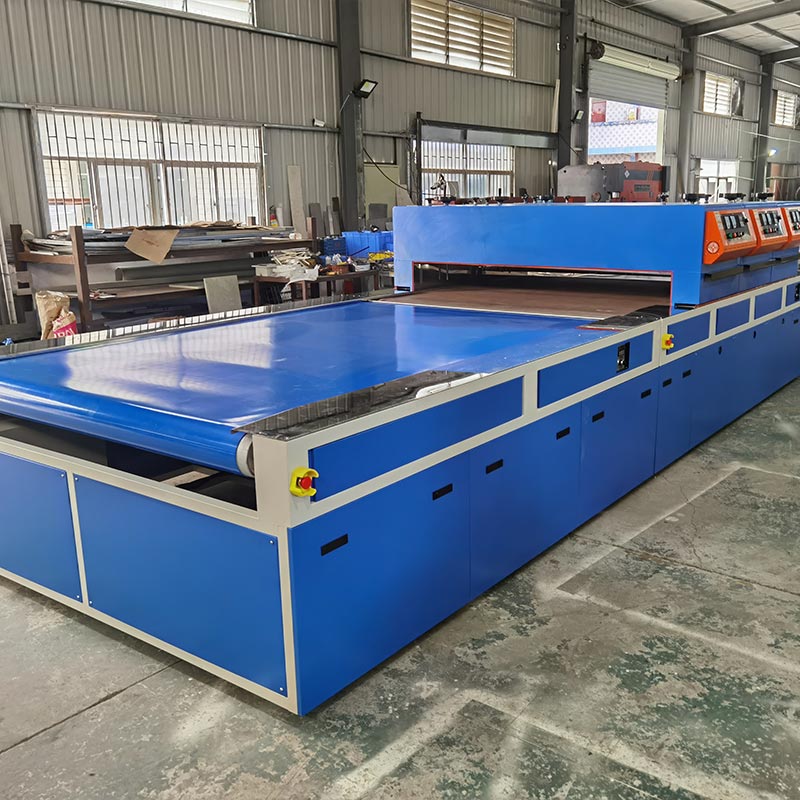

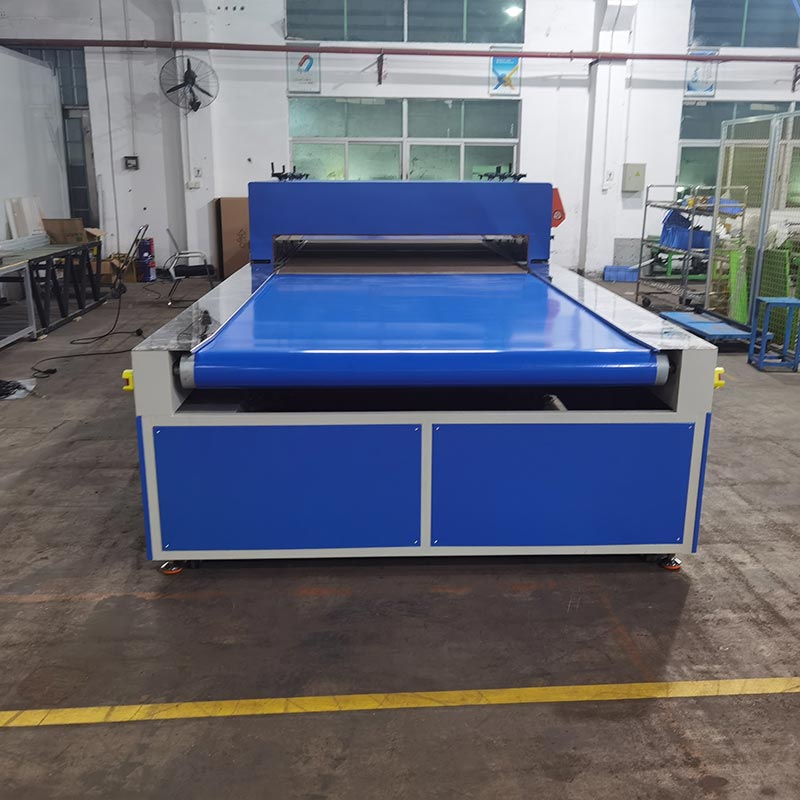

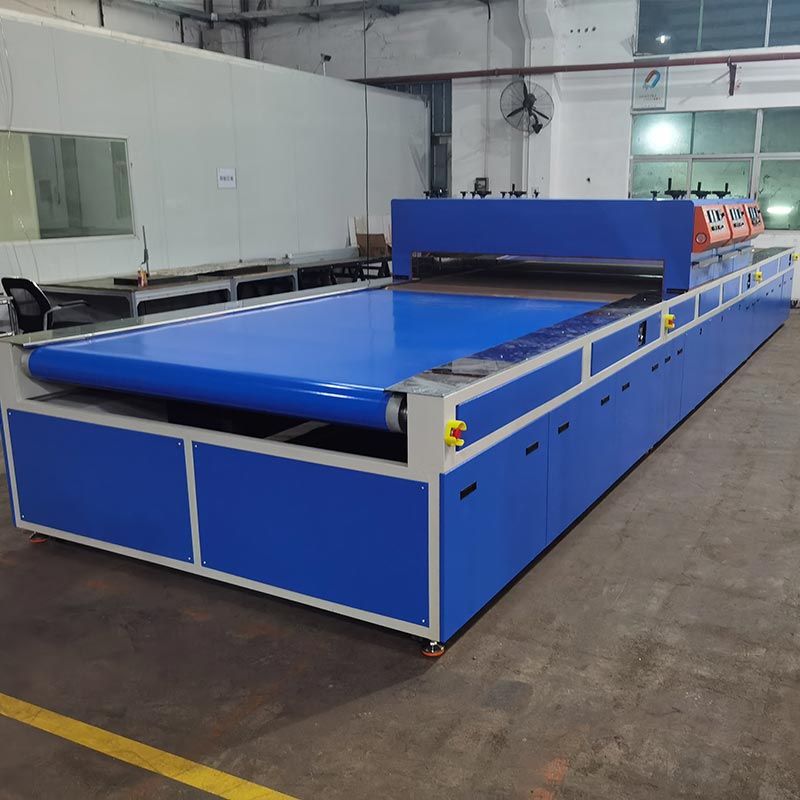

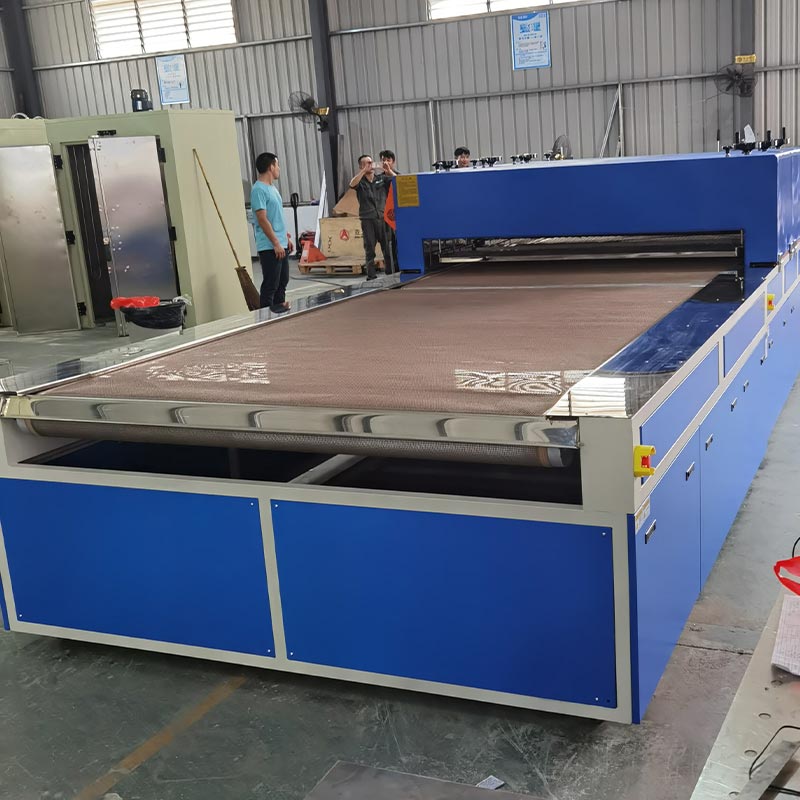

Dingfeng 赤外線トンネル オーブンは、複数の材料を搬送するシステムです。コストとパフォーマンスの最適化を達成するには、 供給部には耐久性に優れた緑色ポリ塩化ビニル製コンベヤベルトを採用し、有効搬送距離は1750mmと巨大です。 幅。高温エリアには高品質テフロンメッシュコンベヤベルトと無段変速を装備 高トルク可変周波モータで駆動するため、大型基板や高密度化にも対応 バッチ。独自のモジュラーフレームは、オープンコンベアベルト構成とクローズドコンベアベルト構成をサポートし、 取り外し可能なベースプレートにより、既存の自動生産ラインへのシームレスな統合が可能になります。

製品の利点

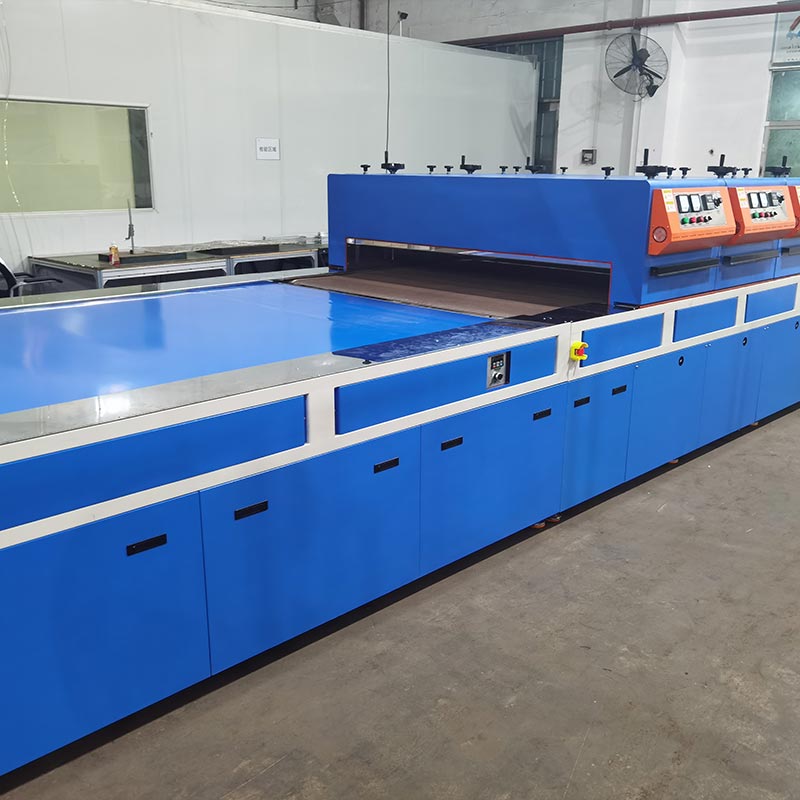

当社の赤外線トンネル オーブンは 3 つの独立した加熱ゾーンを備えています。赤外線硬化プロセスの精度は、 ミリレベルでしかありません。各ゾーンには6つの高輝度中波赤外線ランプが装備されています。これらのランプは、 RKCシリーズデジタルレギュレータとSSRによって制御され、高さ調整可能なデバイスが装備されているため、 エンジニアは、製品の特定の形状に応じて放射線強度を正確に調整します。これ 指向性放射は電気エネルギーを放射熱に変換し、放射熱が全体に均一に分散されます。 内部は鏡面研磨されたステンレススチールで、標準的な対流でよくある表面の固化現象を回避します。 オーブンでの使用も可能で、100% の接着強度を保証します。

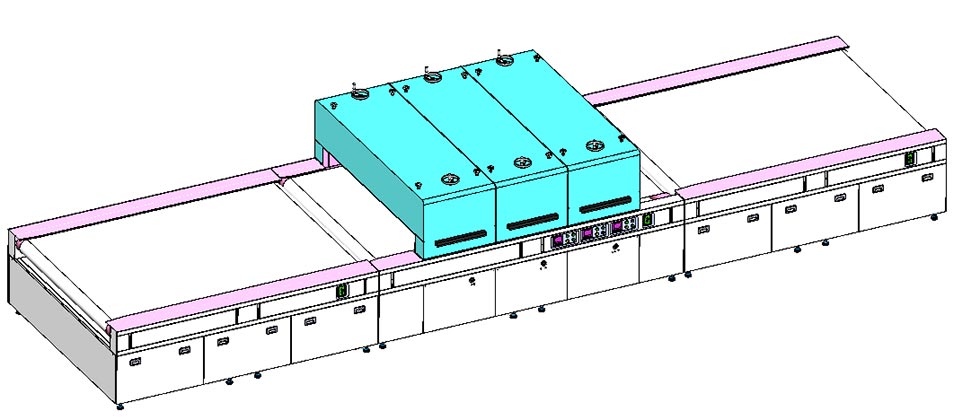

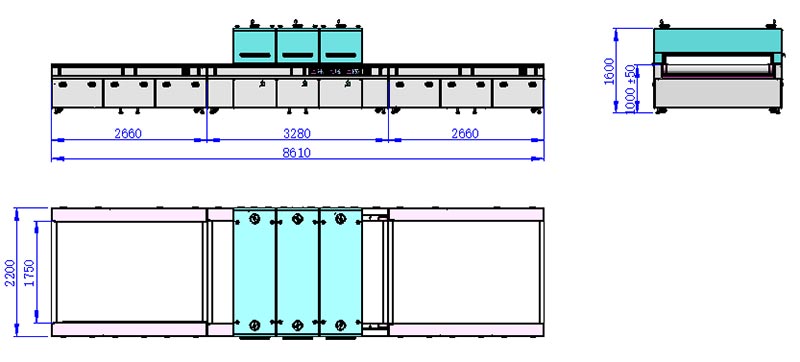

機器の寸法:

装置全体の説明

Dingfeng Automation では、オペレーターの安全と機器の稼働時間を優先します。 DF-IR1886の特徴は、 革新的な電動シリンダー フリップトップ設計により、加熱セクション全体を持ち上げて簡単に掃除できます。 HEPAレベルのメンテナンス。誤って閉じてしまうリスクを排除するために、機械安全サポートを統合しました。 電子機械式インターロックを備えたロッド。炉は120Kの高密度ケイ酸アルミニウム綿で断熱されています。 外側を触っても涼しい状態に保つことができます。漏れ、過熱、および「オールキル」緊急事態を統合 保護を停止するために、24 時間 365 日の継続運用のための安全な ISO 9001 認定ワークフローを提供します。

よくある質問

Q1: 接着剤の硬化には中波 IR が標準の対流よりも優れているのはなぜですか?

A: 標準の熱風は最初に表面を乾燥させますが、内部に水分や溶剤が閉じ込められ、泡立ちや劣化の原因となる可能性があります。 粘着力。中波 IR ランプは、接着剤と基材の分子を直接励起します。これにより、 接着は基礎から硬化するため、優れた接着力、より速い処理時間、より高い電気的効果が得られます。 インダクタやセンサーなどのコンポーネントの安定性。

Q2: クラス認定のクリーンルームで使用する場合、どのように清浄度を維持していますか?

A: Dingfeng IR コンベア オーブンは、粒子を防ぐ完全な鏡面仕上げのステンレス鋼の内部で作られています。 脱皮。モジュール構造はほこりのトラップを最小限に抑えるように設計されており、テフロン製コンベヤベルトは耐久性に優れています。 化学物質のガス放出を抑制し、3C および半導体の厳しい空気純度基準との互換性を確保します。 産業。

Q3: ベルト速度を既存の塗布ロボットと同期させることはできますか?

A: もちろんです。当社の周波数変換ドライブは、デジタルインターフェイスによる無段階速度調整を備えています。 PLC システムを上流のオートメーションと統合して、コンベア速度が出力に完全に一致することを保証できます。 ディスペンスロボットやピックアンドプレースロボットのタクトタイムを測定します。
